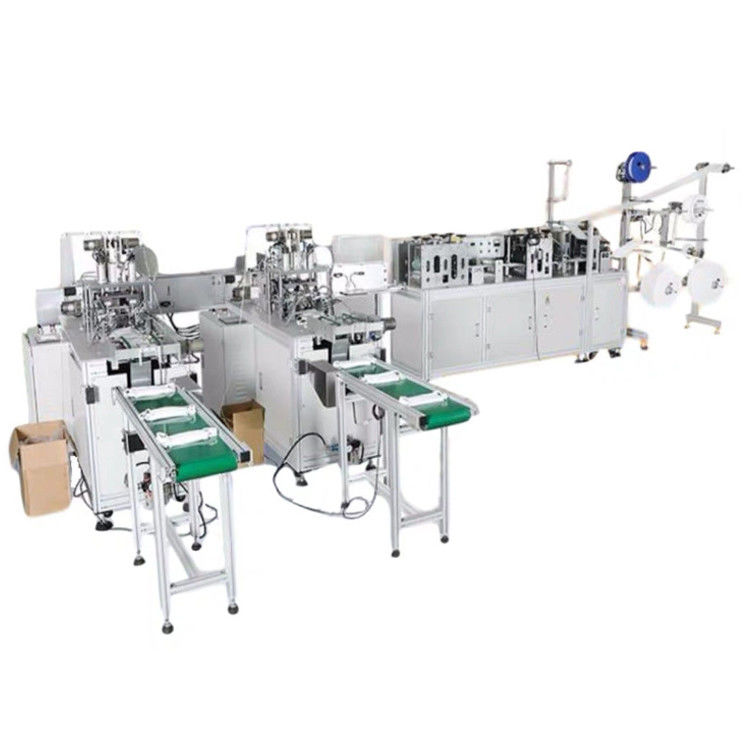

Masque complètement automatique d'Earloop faisant la machine

Masque complètement automatique d'Earloop faisant la machine

1. Introduction

Cette machine est principalement utilisée pour la formation automatique du masque plat. Déroulant le rouleau de totalité de tissu, automatiquement plié et enveloppé ; déroulant le rouleau de totalité de bande en caoutchouc, de coupe à la longueur fixe et alors mises dans le tissu enveloppé ; les deux côtés scellés par la machine de soudure ultrasonore ; coupez alors pour former ; envoyez le masque aux stations de soudure de ceinture d'oreille. Rassemblez alors le masque réalisé en stratifiant la machine.

DÉTAIL DE PRODUIT

1. moteur de PLC de Mitsubishi :
Précisez le contrôle des machines ou du processus de masque par l'entrée-sortie numérique ou analogue.

2. cylindre de SMC :
Conduit la machine pour le mouvement de mouvement d'échange, d'oscillation et de rotation linéaire, sauvant la main d'oeuvre.

3. moule d'alliage de titane :
Résistance à hautes températures, dureté forte, bonne résistance à la corrosion, longue durée de vie.

4. vanne électromagnétique de SMC :
Empêchez la prise de fuite de vanne électromagnétique, contrôle facile de fuite, représentation améliorée de sécurité.

5. dispositif de soudure d'Earloop :
Système ultrasonique pour accomplir la soudure de bande d'oreille de masque, l'alignement précis et le rendement élevé.

6. panneau de commande :
Conception humanisée, facile à utiliser exactement.

7. dispositif de transmission :
Utilisé pour transporter des produits finis, le rendement élevé et jeûnent, épargnent le temps et travaillent.

Installation et configuration

(1) dimension : 6800mm (L)×3600mm (W)×1900mm (H) (traitez à la légère le changement de l'échelle grandeur) ;

(2) poids : ≤2100kg, le ² de la terre load-bearing>300KG/M ;

(3) puissance : 220VAC±5%, 50z, puissance évaluée 11kW ;

(4) compression d'air : 0.5~0.7MPa, débit, 300L/min ;

(5) environnement : La température 10~35℃, humidité -35%HR, gaz pas inflammable ou corrosif, aucune poussière (propreté aucune moins de 100000).

 2. structure de canalisation

3. Matériel et caractéristiques applicables

3,1 matériel applicable

3,2 caractéristiques de masque

Norme : 175*90mm (tissu non-tissé pas plus de 3 couches, à condition de produit réel)

4. Paramètre technique
