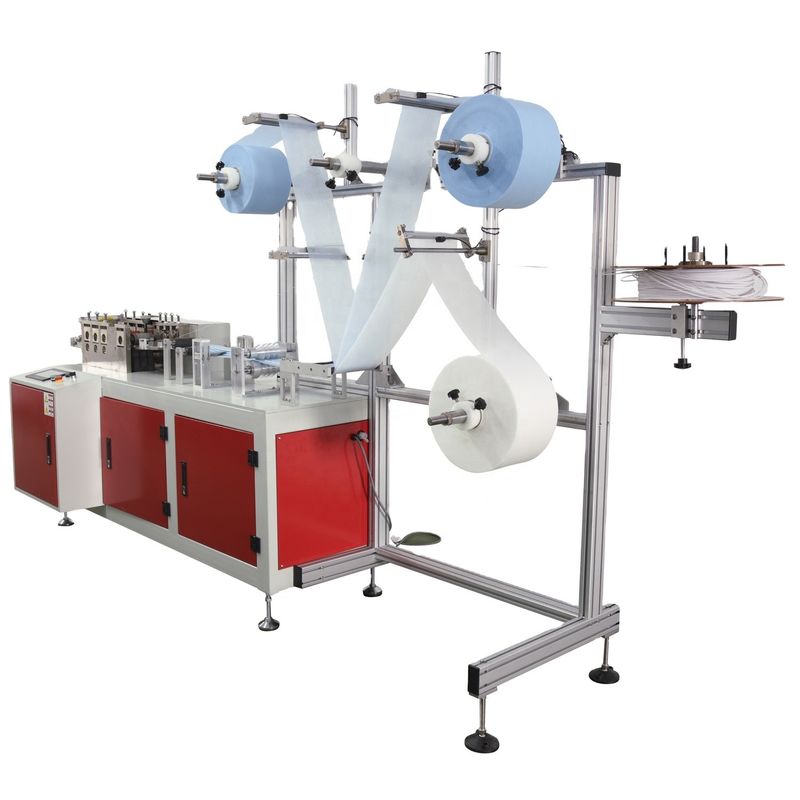

Masque protecteur médical à plat non-tissé d'Earloop faisant la machine
Introduction d'équipement

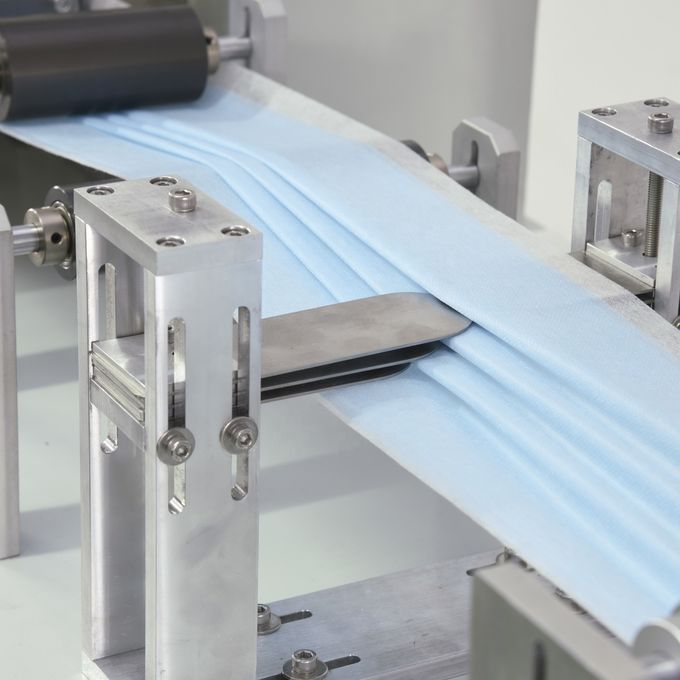

Le dispositif est production automatique de masque plat, contient principalement l'alimentation matérielle enroulée, synthèse se pliante, sur le pont des matériaux de renfort de nez, des masques, masques, coupe, usage d'oreille et la soudure, produit fini masquant le processus, de la matière première de bobine pour masquer le processus de fabrication entier des produits, production de masque doivent porter confortable, aucune pression.
Application : Approprié à la production du masque protecteur jetable
Données techniques :
1. Automatique-alignez trois rouleaux de matériel pour être alimentation dedans, l'externe, le filtre et les couches intérieures. Symétriquement les deux côtés pressant avec ultrasonique sans interruption. Avec le rouleau continu la presse a alors coupé.
2. la production a adopté le « 1 + le 2" théorie, un ensemble principal de masque faisant le système, et machine de soudure 2 distincte. Pour assurer la production élevée, un 120pcs minute.
3. Earloops a fini par la coupe et la soudure ultrasoniques automatiquement sur la machine de soudure automatique.
4. le Nez-pont peut être fait avec l'alimentation automatique, la coupure et la soudure ultrasonore.
Paramètres techniques
Importez les matières premières, alimentation automatique, ligne coupe/alimentation de nez, ourlant la soudure, scène de pliage, formant la soudure, détection photoélectrique, découpage en tranches automatique, sortie de produit fini, plateau de réception assortissant, pleine automation
|
Non.
|
Nom |
Paramètre |
| 1 |
taille |
6500 (longueur) * 3500 (largeur) * 1950 (taille) |
| 2 |
Poids |
Charge au sol totale du poids ≤5000KG d'équipement 3500KG/㎡ |
| 3 |
Couleur |
Colorez le gris chaud 1C, couleur primaire de tôle du profil en aluminium |
| 4 |
Alimentation d'énergie fonctionnante |
220VAC ± 5% 50HZ fondant la puissance évaluée ≤10KW de protection (machine de soudure y compris) |
| 5 |
Air comprimé |
0.4-0.6MP (eau propre après asséchage, aucune huile, filtration, stabilisation de pression), débit d'utilisation a lieu au sujet de 300L/de minute |
| 6 |
Efficacité de production |
≥100PCS/min |
| 7 |
Le taux de qualification de produit |
99% (excepté le matériel original et l'opération humaine) |
| 8 |
Accessoires principaux |
Cylindre : Rail de guide de vis d'AirTAC : PLC DE HIWIN/TBI : Mitsubishi ou Xinjie |
| 9 |
Environnement de fonctionnement |
L'environnement général d'atelier est acceptable (aucune odeur corrosive, aucune poussière) |
|
Article
|
Matériel |
Spécifications |
Diamètre extérieur de bobine |
Diamètre intérieur de bobine |
| 1 |
Textile non tissé externe |
matériel large de petit pain de 200mm |
Recommandé moins de 600mm |
plus considérablement que 65mm |
| 2 |
Textile non tissé intérieur de couche |
matériel large de petit pain de 190mm |
Recommandé moins de 600mm |
plus considérablement que 65mm |
| 3 |
Bande de fonte |
matériel large de petit pain de 175mm |
Recommandé moins de 600mm |
plus considérablement que 65mm |
| 4 |
Bande de pont de nez |
matériel large de petit pain de 3.0mm |
Recommandé moins de 400mm |
plus considérablement que 65mm |
| 5 |
courroies d'oreille |
bobine ronde de 2.8mm |
|
|
Caractéristique
1. La structure d'alliage d'aluminium est adoptée, qui est belle et ferme sans rouille.
2. Contrôle de programmation de PLC d'ordinateur, taux d'échec et à faible bruit de forte stabilité et bas.
3. moteur servo importé de Taïwan, commande de moteur pas à pas, haute précision.
4. détection photoélectrique des matières premières pour éviter des erreurs et pour réduire des déchets.
5. Cet équipement peut fournir 2 machines de courroie d'oreille interne ou machines de courroie d'oreille externe.
6. La machine adopte des poulies et des pieds fixes, qui est commode et rapide pour se déplacer, forts dans la fixation et irréfutables.
7. Ce modèle est équipé d'une nouvelle bande de conveyeur avancée, qui rassemble automatiquement des produits avec de grande précision, et doit seulement être assorti et emballé.
